配管工事は完全隠蔽部だからこそ、写真記録が法的・技術的に極めて重要です。このガイドでは、施工品質を証拠として残す5つの撮影ポイント、よくある失敗の回避方法、そして効率的な台帳管理法をご紹介します。
なぜ配管工事の写真記録が法的に重要なのか｜完全隠蔽部の課題と対策
配管工事は、建築工事のなかでも特に写真記録の重要度が高い工種です。その理由はシンプルで、配管は壁・床・天井の中に隠れる「完全な隠蔽部」だからです。
給水管、排水管、ガス管――これらは施工が終わればボードや仕上げ材で覆われ、二度と目視で確認できなくなります。つまり、施工品質を証明できるのは写真だけということになります。
万が一、引き渡し後に漏水事故が発生した場合、施工時の写真が唯一の証拠になります。「接合部は正しく処理されていたのか」「支持金具は適切な間隔で固定されていたのか」といった点を、写真なしで証明するのはほぼ不可能です。
また、将来のリフォームや増設工事の際にも、隠蔽部の配管経路がわかる写真があれば、壁を開けずにルートを把握できます。配管写真は「今」だけでなく「将来」の工事にも役立つ資産です。
配管工事で撮影すべき5つのポイント｜全景・継手・支持金具・テスト・保温
配管工事の写真は、ただ漠然と撮っても意味がありません。検査や将来の確認に役立つよう、以下の5つのポイントを押さえて撮影しましょう。
- □ 配管経路の全景（系統名・階数を黒板に記入）
- □ 継手・接合部のアップ（溶接・ロウ付け・接着・ねじ込み）
- □ 支持・固定金具の取付状態（支持間隔が確認できる構図）
- □ 気密・水圧テスト時のゲージ数値（試験圧力・保持時間を黒板に記入）
- □ 保温前の配管状態 ＆ 保温後の仕上がり
1. 配管経路の全景

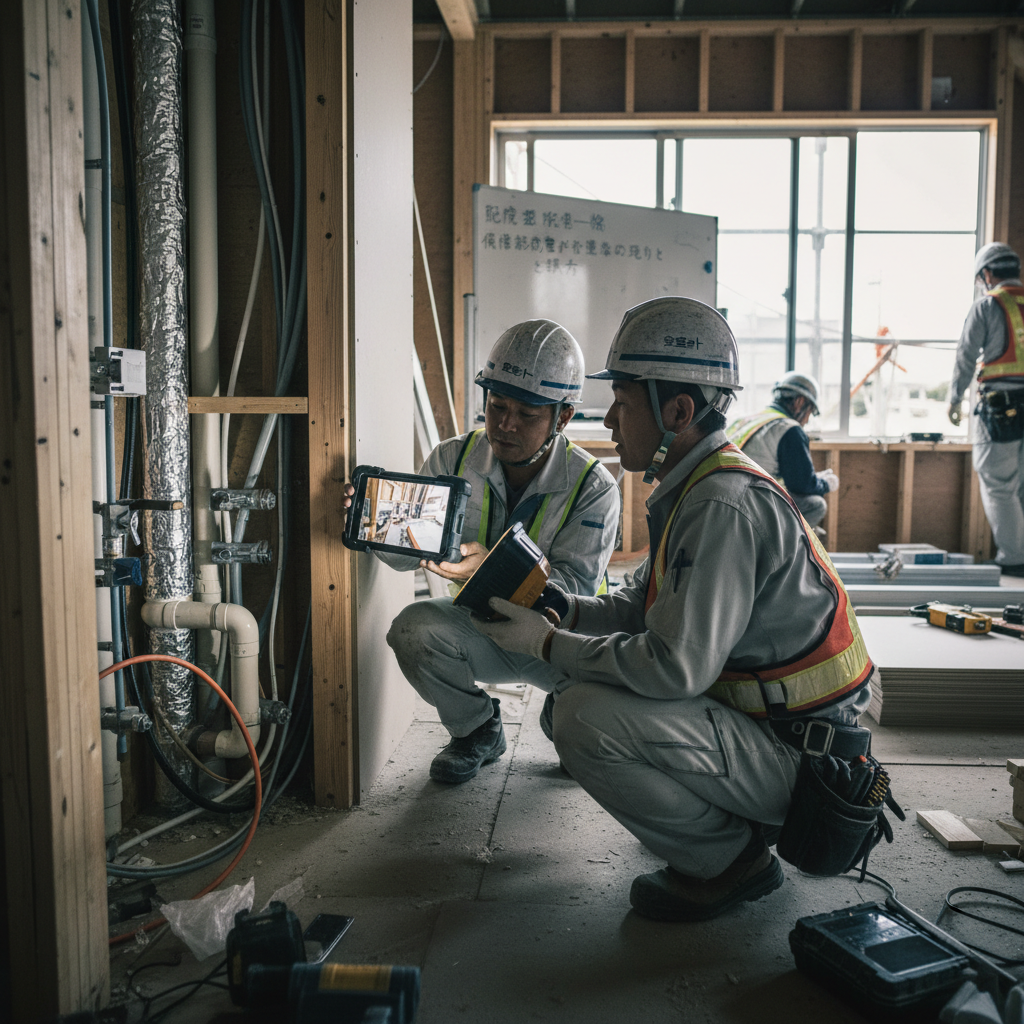

まずは配管がどこを通っているかがわかる全景写真です。スラブ貫通部や壁貫通部の位置、排水管の勾配方向がわかるように撮影します。黒板には系統名（給水・排水・ガスなど）と階数を記入しておくと、後から見返したときに迷いません。
2. 継手・接合部

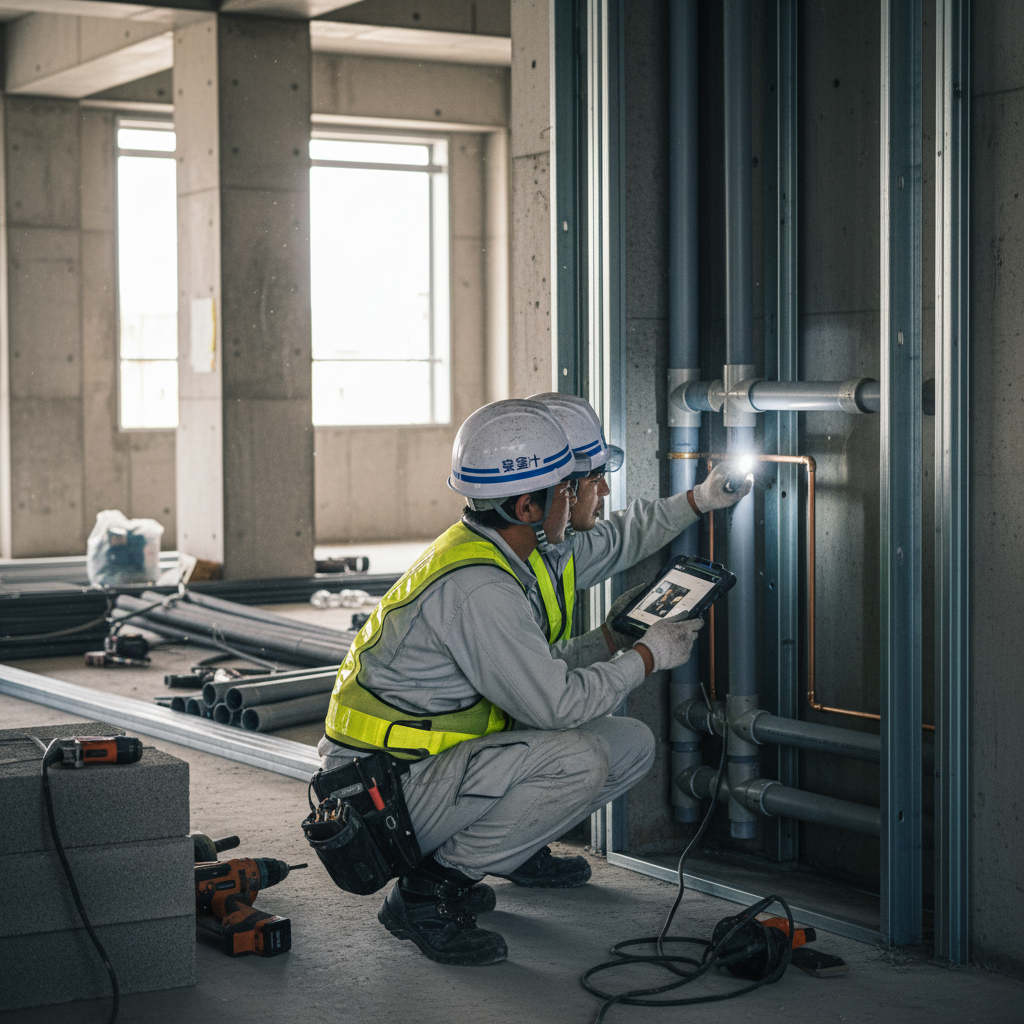

漏水リスクがもっとも高いのが継手や接合部です。溶接、ロウ付け、接着、ねじ込みなど、接合方法ごとに仕上がりがわかる写真を残します。接合部のアップ写真は、配管工事の写真台帳で最も重要なカットといえます。
3. 支持・固定金具
吊りバンドやサドルの取り付け状態を撮影します。支持間隔が適切かどうかがわかるよう、できれば複数の支持点が1枚に収まる構図で撮るのがポイントです。ビス固定の状態やアンカーの打設位置も記録しておくと安心です。
4. 気密・水圧テスト
テスト実施時には、テストゲージの数値がはっきり読める状態で撮影します。ゲージだけでなく、テスト対象の配管系統全体が映るよう引きの写真もセットで撮っておきましょう。試験圧力と保持時間を黒板に書いておくと台帳として完成度が上がります。
テスト記録は写真だけでなく、試験圧力・保持時間・判定結果をスマホで記録しておくと、後から台帳作成時にデータとの照合が早くなります。つくるくんではテスト記録の数値をキャプションエリアに記入して、写真と一緒に管理できます。
5. 保温・ラッキング施工
保温材やラッキングを巻く工事では、巻く前と巻いた後の両方を撮影するのが鉄則です。保温前の写真がなければ、中の配管がどうなっているかを証明できません。「保温前→保温後」の順番で台帳に並べると、施工の流れが一目でわかります。
配管工事の写真でよくある失敗3選｜暗所ブレ・黒板未記入・撮り忘れ
配管工事の写真記録で、現場でありがちな失敗パターンを紹介します。事前に知っておけば回避できるものばかりです。
失敗1：保温材を巻いた後に「巻く前の写真がない」と気づく
もっとも多い失敗がこれです。保温工事は配管工事の直後に行われることが多く、撮影のタイミングを逃しやすい工程です。配管が完了した時点で、保温前の状態を必ず撮影する習慣をつけましょう。
失敗2：配管が密集していて、どの管がどれかわからない
機械室やパイプシャフト内では、複数の管が密集して通っています。何も表示せずに撮ると、後から見ても管種や用途が判別できません。黒板に「管種（SGP、VLP、VP等）」「用途（給水・排水・ガス）」「階数・部屋名」を書いて撮影するだけで、写真の価値が格段に上がります。つくるくんの写真台帳では、このメタ情報をキャプションとして写真ごとに記録できるため、後から検索・整理が容易になります。
失敗3：暗い天井裏でピンボケになる
天井裏やピット内は照度が低く、スマホのオートフォーカスが迷いやすい環境です。LEDワークライトで対象を照らしてからフォーカスを合わせることで、ピンボケを防げます。フラッシュだけに頼ると手前だけ白飛びして奥が暗くなるので注意してください。
照度の目安として、最低300ルクス以上を確保できると、スマホのオートフォーカスが安定しやすくなります。色温度は5000K前後の昼白色LEDライトを選ぶと、配管の色や接合部の状態が自然な色で写ります。照明の位置は対象の斜め上45度から当てると影が出にくく、全体が均一に明るくなります。
| 失敗パターン | NG例 | OK例 |
|---|---|---|
| 黒板未記入 | 黒板なし／白紙の黒板で撮影 | 系統名・階数・部屋名を記入して撮影 |
| ピンボケ | 暗所でフラッシュのみ → 手前白飛び・奥ボケ | LEDライトで300lux以上確保 → 全体にピント |
| 撮り忘れ | 保温後に気づく → 剥がして再撮影 | 保温前に必ず撮影 → 保温後と2枚セット |
